一、架構圖構成要素
（一）硬件基礎設施層
這是智慧工地的“身體骨架”，支撐整個系統的運行。
數據采集終端：包括各類傳感器，如溫度傳感器、濕度傳感器、壓力傳感器等，用于監測環境參數和設備運行狀態；還有攝像頭、定位設備（如UWB定位基站、GPS終端）等，用于采集視頻圖像和人員、設備位置信息。例如，在塔吊上安裝傾斜傳感器和重量傳感器，實時監測塔吊的傾斜角度和起重量，預防安全事故。
網絡通信設備：涵蓋有線網絡設備（如光纖交換機）和無線網絡設備（如4G/5G路由器、Wi-Fi接入點）。通過這些設備，將采集到的數據穩定、快速地傳輸?shù)教幚碇行?。就像人體的血管，確保數據在系統各部分之間順暢流動。
服務器與存儲設備：服務器是系統的“大腦”，負責處理數據和運行應用程序；存儲設備則像“倉庫”，用于保存海量的采集數據、分析結果和業務數據。根據工地規模和數據量大小，可選擇本地服務器或云服務器。
（二）數據傳輸層
如同人體的“神經系統”，負責將硬件采集的數據準確、及時地傳遞到數據處理中心。
有線傳輸：利用光纖、雙絞線等傳輸介質，具有傳輸速度快、穩定性高的特點，適用于對數據實時性要求較高且傳輸距離較近的場景，如工地內部傳感器與本地服務器之間的數據傳輸。
無線傳輸：借助4G/5G、LoRa、ZigBee等無線通信技術，實現靈活、便捷的數據傳輸，尤其適合移動設備和遠距離數據采集場景。例如，巡檢人員攜帶的移動終端可通過4G網絡將現場數據實時上傳到系統平臺。
（三）數據處理與分析層
這是系統的“智慧核心”，對采集到的數據進行深度挖掘和分析。
數據清洗與預處理：對原始數據進行篩選、去重、糾錯等操作，去除噪聲數據和無效數據，確保數據的準確性和完整性。就像給原材料進行初步篩選和加工，為后續分析提供高質量的數據基礎。
數據存儲與管理：采用關系型數據庫（如MySQL、Oracle）存儲結構化數據，如人員信息、設備臺賬等；使用非關系型數據庫（如MongoDB、Redis）存儲非結構化數據，如視頻監控數據、日志文件等。同時，構建數據倉庫，對數據進行整合和匯總，方便數據分析與挖掘。
數據分析與挖掘算法：運用機器學習、深度學習等算法，對數據進行分類、聚類、預測等操作。例如，通過分析設備運行數據，預測設備故障發生的可能性，提前安排維修保養，降低設備故障率。
這是系統的“功能載體”，為用戶提供各種具體的應用服務。
人員管理：包括考勤管理、培訓管理、績效評估等功能。通過工地人臉識別設備，自動記錄工人的出勤情況；利用在線培訓平臺，為工人提供安全培訓和技術培訓課程；根據工人的工作任務完成情況和工作質量，進行績效評估。
設備管理：實時監控設備的運行狀態、參數和位置信息，對設備的故障進行預警和診斷；制定設備的維護計劃，記錄設備的維護歷史和維修記錄；合理安排設備的調度和使用，提高設備的利用率。
環境管理：實時監測環境指標，如PM2.5、PM10、噪聲等，當環境指標超出規定范圍時，自動發出預警信息；記錄環保措施的執行情況，如灑水降塵、噪音治理等，對環保措施的效果進行評估和分析。
安全管理：基于數據分析結果，對工地現場的安全風險進行評估和預警；記錄安全隱患的發現、整改和驗收情況，形成閉環管理；提供在線安全教育培訓課程和資料，提高工人的安全意識和操作技能。
質量管理：記錄工程質量檢測數據，如混凝土強度、鋼筋焊接質量等，對檢測結果進行分析和評估；按照工程質量驗收標準，對分項工程、分部工程和單位工程進行驗收管理。
（五）用戶界面層
這是系統與用戶的“交互窗口”，為用戶提供直觀、便捷的操作界面。
PC端管理平臺：以圖表、報表等形式直觀展示工地現場的關鍵指標和數據，如人員出勤率、設備利用率、環境指標、施工進度等；提供業務管理模塊的詳細操作界面，管理人員可以在該界面上進行數據查詢、統計、分析、審批等操作。
移動端APP：將工地現場的重要信息，如安全預警、設備故障、任務提醒等，及時推送到管理人員的移動設備上；支持管理人員進行現場巡檢記錄、隱患上報、任務分配等業務操作；提供數據查詢和統計功能，方便管理人員隨時隨地掌握工地動態。
大屏展示系統：在工地現場的會議室、監控中心等場所設置大屏展示系統，通過動態圖表、地圖、視頻等形式，全方位展示工地現場的實時數據和運行情況，為項目決策和匯報提供直觀的依據。
二、架構圖的作用
（一）規劃建設指導
在智慧工地建設初期，架構圖為系統的硬件選型、軟件設計、網絡部署等提供了清晰的規劃框架，確保各部分之間協調配合，避免重復建設和資源浪費。例如，根據架構圖可以確定需要安裝多少個攝像頭、傳感器，以及服務器的配置要求等。
（二）開發維護依據
對于開發人員來說，架構圖明確了系統的功能模塊、數據流向和接口規范，有助于提高開發效率和質量，降低開發成本。在系統維護階段，架構圖可以幫助運維人員快速定位故障點，進行故障排查和修復。
（三）溝通協作橋梁
架構圖以直觀的圖形方式展示了智慧工地系統的整體架構和各部分之間的關系，便于項目團隊成員（包括開發人員、運維人員、管理人員等）之間進行溝通和協作，確保各方對系統的理解一致。

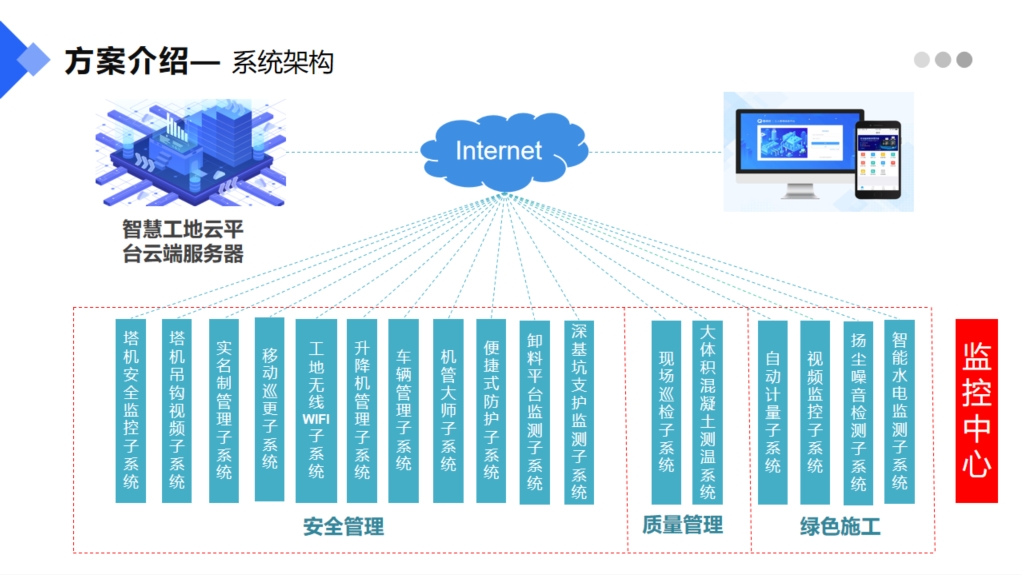

三、架構圖示例（文字描述呈現）
以一個簡單的小型智慧工地系統平臺架構圖為例：
硬件基礎設施層：在工地出入口安裝人臉識別門禁和攝像頭，用于人員考勤和監控；在塔吊上安裝傾斜傳感器、重量傳感器和定位設備；在工地現場布置多個LoRa節點，連接各類環境傳感器（如溫濕度傳感器、噪聲傳感器）。通過光纖將傳感器數據傳輸?shù)奖镜胤?wù)器，同時部分移動終端通過4G網絡上傳數據。
數據傳輸層：有線傳輸采用光纖將傳感器數據從采集點傳輸?shù)奖镜胤?wù)器；無線傳輸利用LoRa網絡將環境傳感器數據傳輸?shù)絃oRa網關，再通過4G網絡上傳到服務器；移動終端通過4G網絡直接與服務器通信。
數據處理與分析層：本地服務器對采集到的原始數據進行清洗和預處理，將結構化數據存儲到MySQL數據庫，非結構化數據（如視頻監控數據）存儲到文件系統中。利用數據分析算法對設備運行數據和環境數據進行實時分析，預測設備故障和環境風險。
應用服務層：開發人員管理、設備管理、環境管理、安全管理、質量管理等應用模塊。人員管理模塊根據考勤數據自動生成考勤報表；設備管理模塊實時顯示設備運行狀態和故障預警信息；環境管理模塊在環境指標超標時發出警報并記錄處理情況。
用戶界面層：PC端管理平臺提供綜合看板，展示關鍵指標和數據；移動端APP為管理人員提供現場巡檢、隱患上報等功能；大屏展示系統在工地監控中心實時顯示工地現場的整體運行情況。
